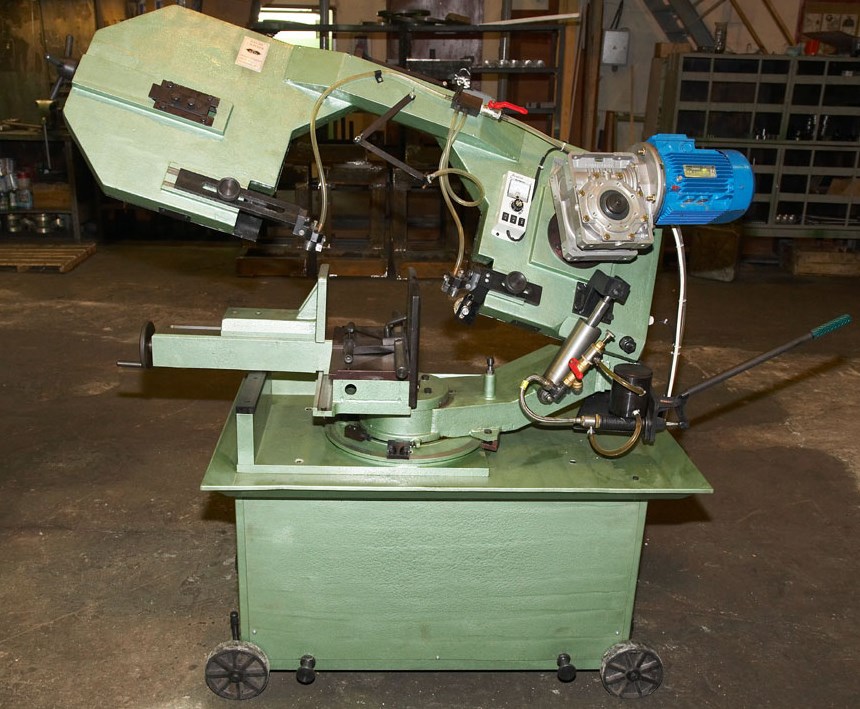

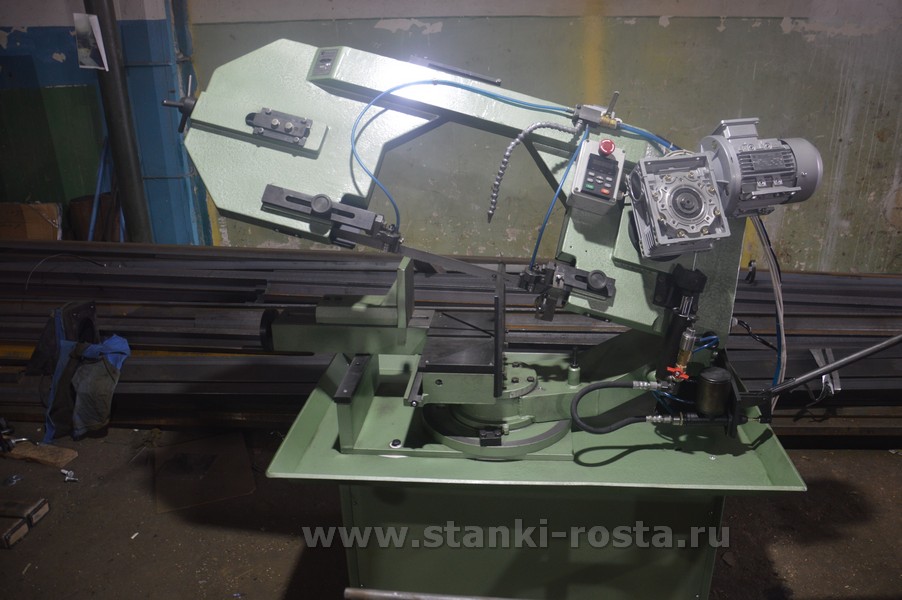

Маятниковые станки моделей СРЗ 200-01 и 200-01П
Эти станки выпускаются нашим предприятием серийно и являются самыми ходовыми моделями.

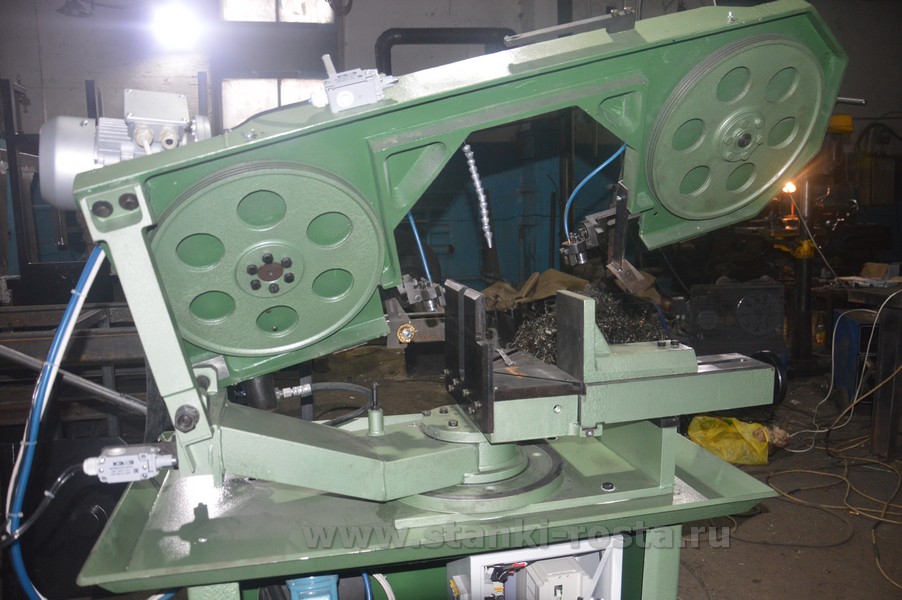

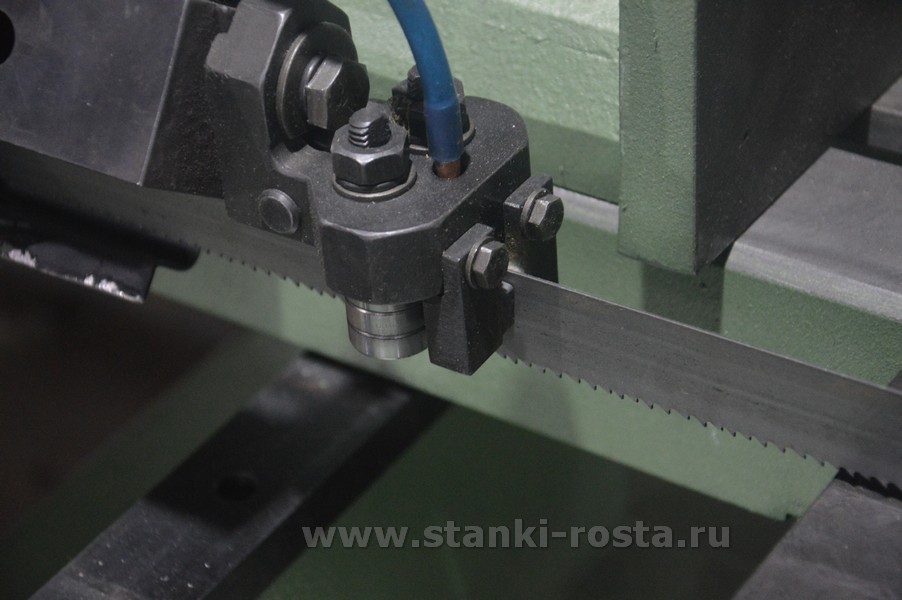

Оборудование предназначено для порезки заготовок из любых материалов в размер. Резание происходит специальной ленточной пилой которая перемещается по пильным шкивам и опускается на заготовку.
Скорость пилы плавно (без ступенчато) регулируется Преобразователем Частоты, а скорость опускания пилы на заготовку регулируется гидравлическим клапаном. Таким образом можно подобрать оптимальную скорость порезки для заготовки из любого материала, любого сечения и обеспечить высокую производительность.

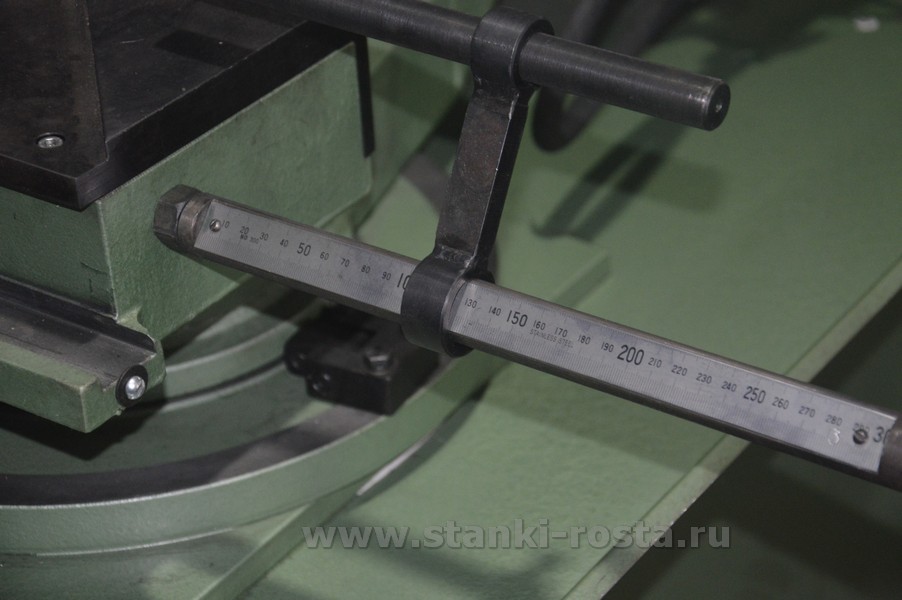

Маятниковый станок СРЗ 200-01 от производителя поставляется в базовой комплектации настроенным и готовым к работе, в комплекте с упорной линейкой и индикатором часового типа для измерения натяжения пилы.
Дополнительно есть возможность поставить приводные и не приводные рольганги для подачи заготовок в зону резания.
ВНИМАНИЕ !!! Эти две модели отличаются только углом реза!
Характеристики СРЗ 200-01 нашего производства
| Модель | 200-01 П | 200-01 Н |
| Максимальные размеры отрезаемых заготовок, мм
круг квадрат прямоугольник |
Ø 300 270 220*300 |
Ø 300 270 220*300 |

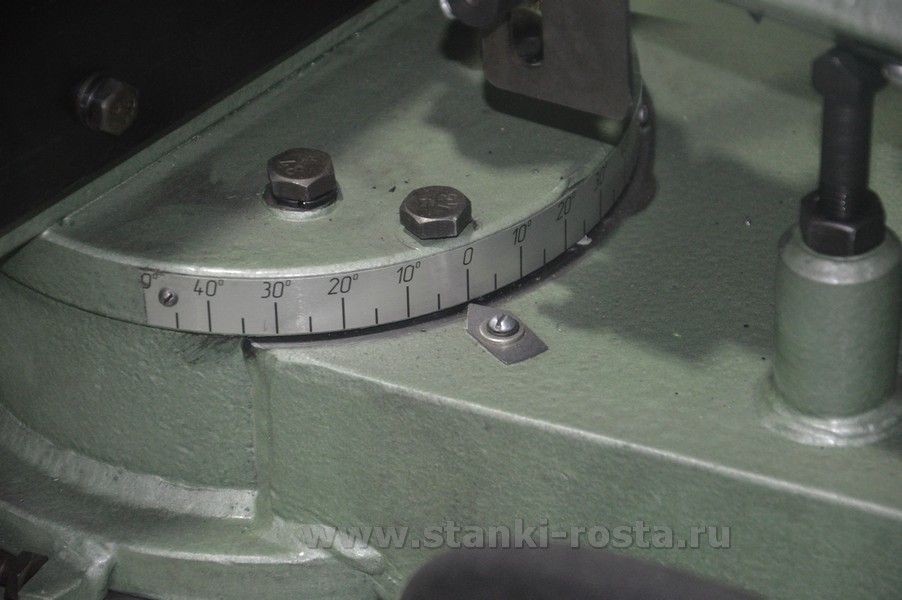

| Угол реза, градусов | 90°±45° | 90° |
| Скорость резания, см2/минуту
Ст 20 12Х18 H 10Т |
до 50 14 |
до 50 14 |
| Точность реза, мм (прямолинейность) | 0,5 / 100 | 0,5 / 100 |
| Ширина реза, мм | 1,4 | 1,4 |
| Привод пилы, кВт | 1,5 | 1,5 |
| Скорость пилы, м/мин | 18-90 | 18-90 |

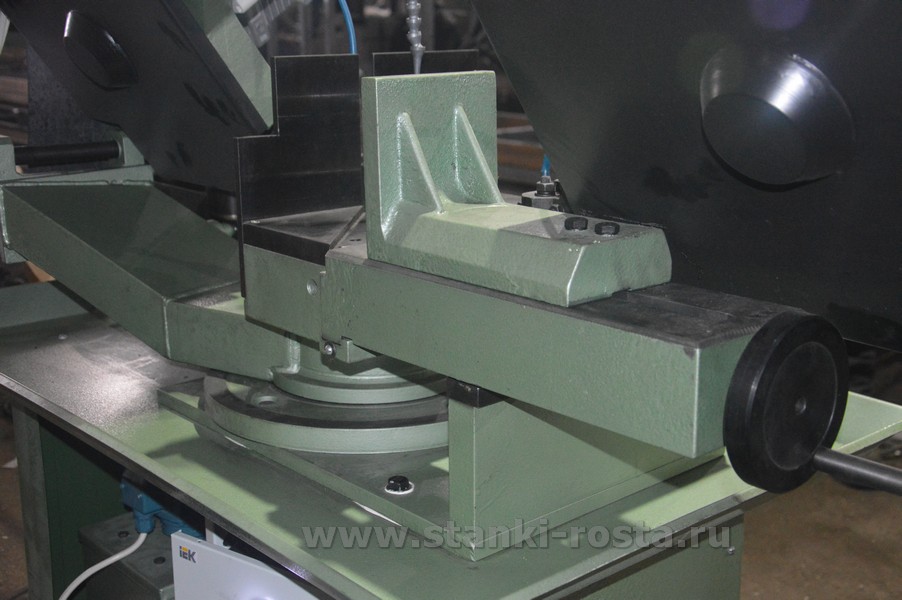

| Зажим заготовки (тиски) | механические | механические |
| Питание, В | 380В | 380В |
| Размеры полотна, мм | 27*0,9*3200 | 27*0,9*3200 |
| Габариты, мм | 1750*700*1500 | 1750*700*1500 |
| Вес, кг | 400 | 400 |
Стойкость, ресурс пилы (макс отрезаемая площадь м2)
СтЗ-45: 8-10 м2 / Ст12Х18Н10Т: 0,5-1,0 м2 / Ст20Х13: 1,5-2,0 м2
Принцип работы

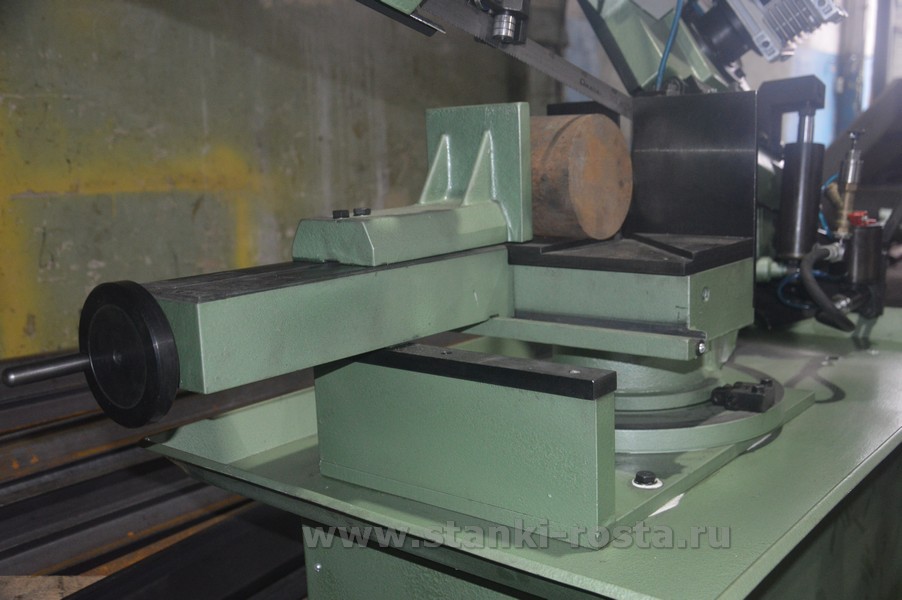

Заготовка устанавливается в 200-01 станок и фиксируется в тисках. Далее оператор выставляет скорость пилы на пульте управления и включает подачу пилы на заготовку и выставляет скорость опускания игольчатым гидроклапаном.
Оборудование отрезает заготовку в автоматическом режиме и выключается самостоятельно.
Видео

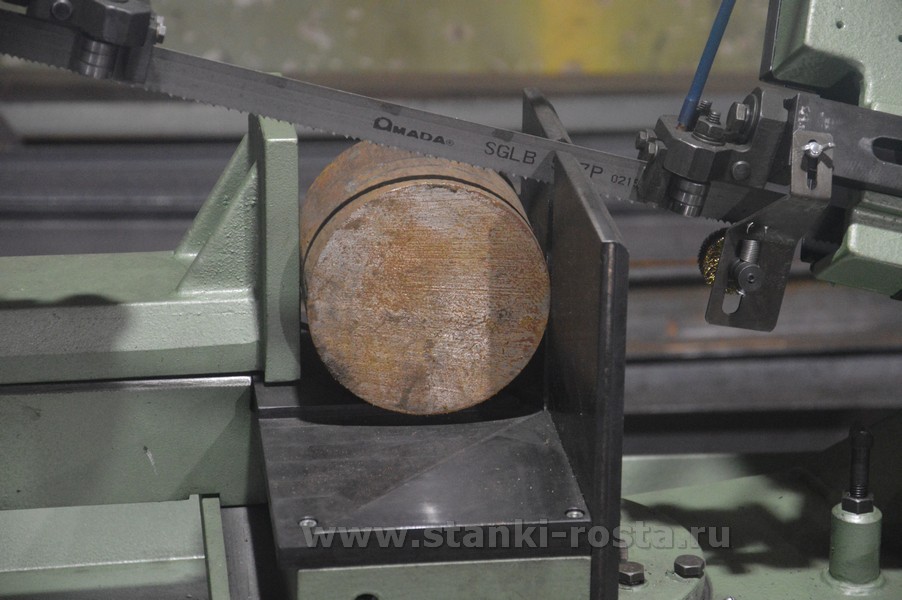

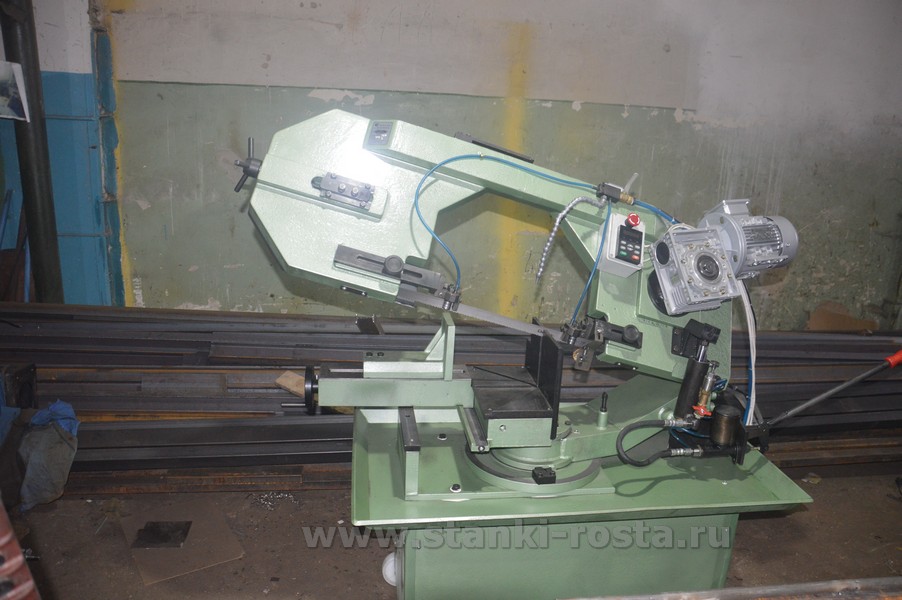

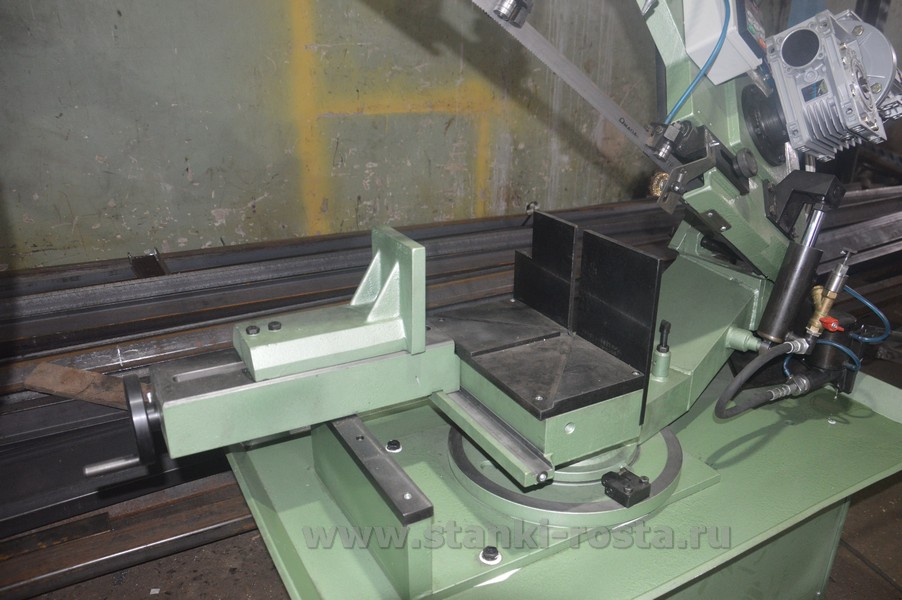

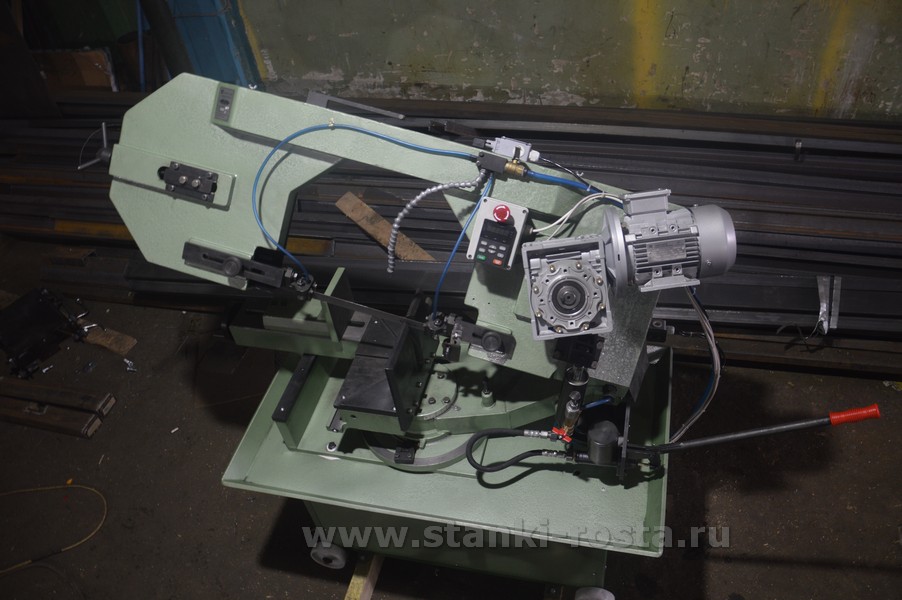

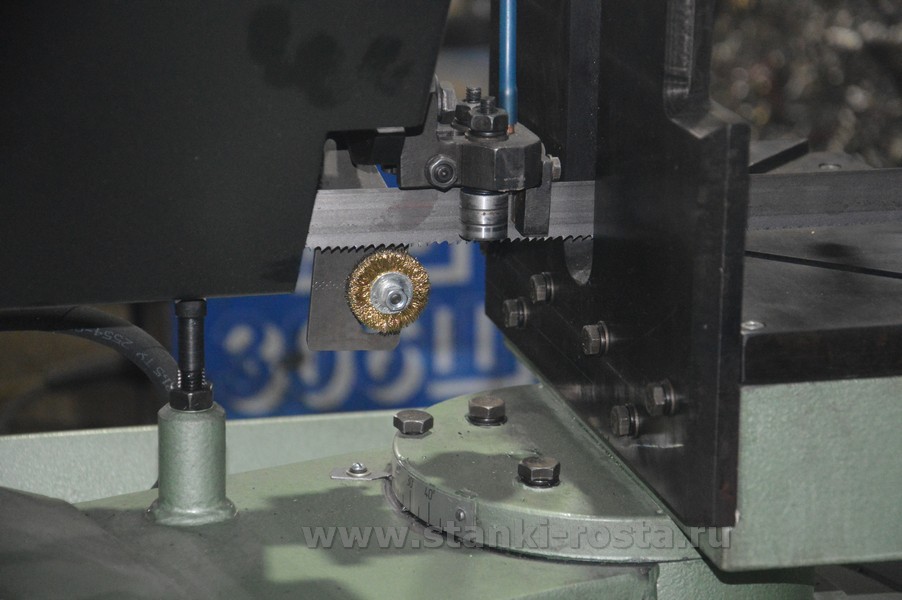

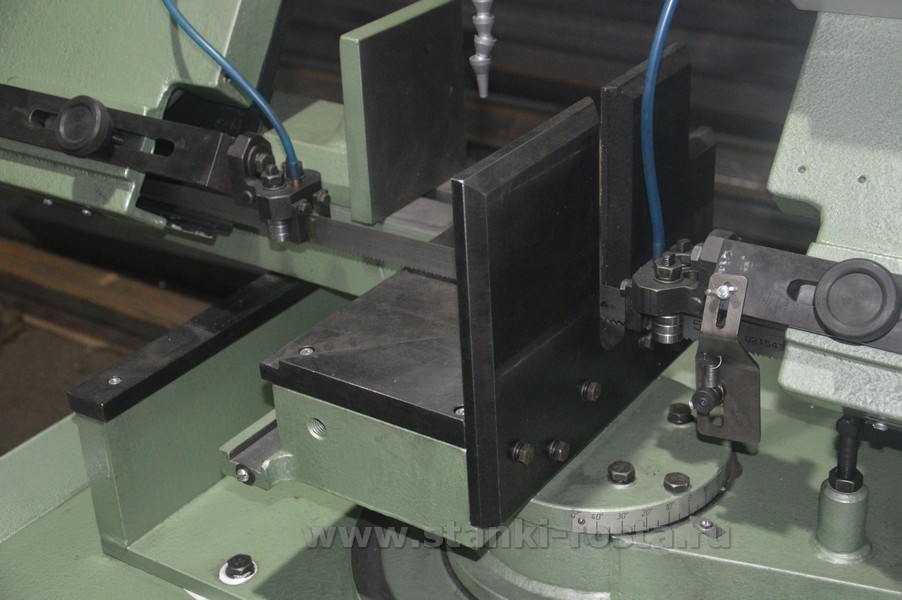

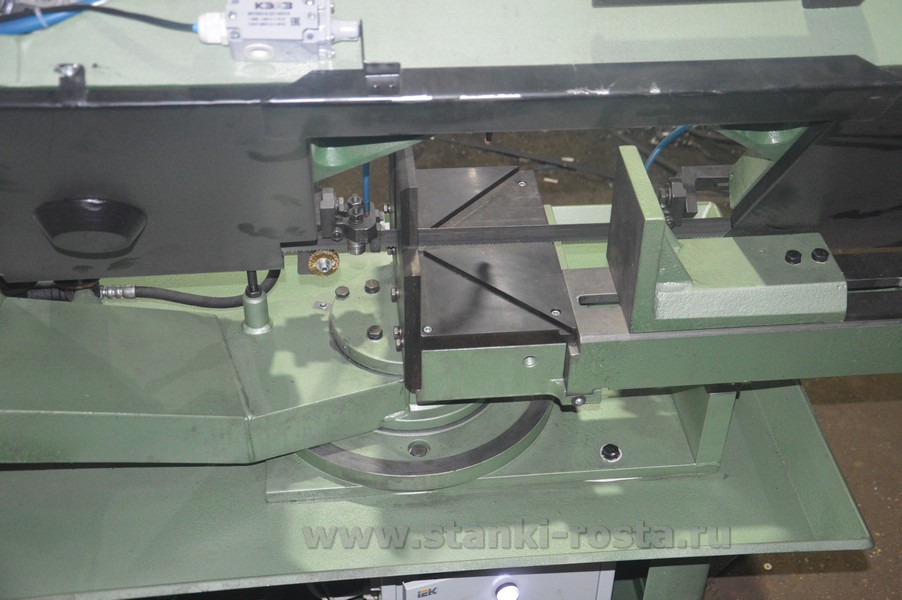

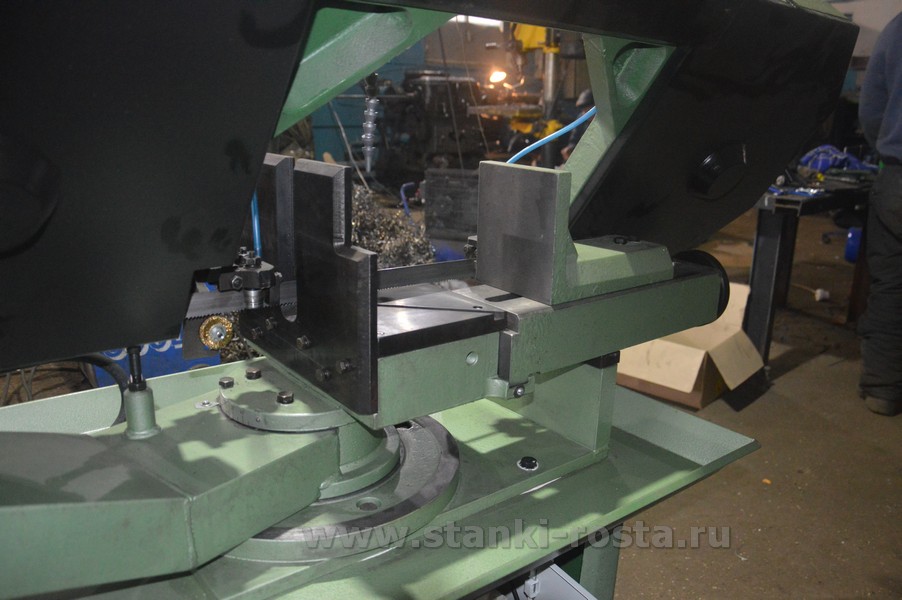

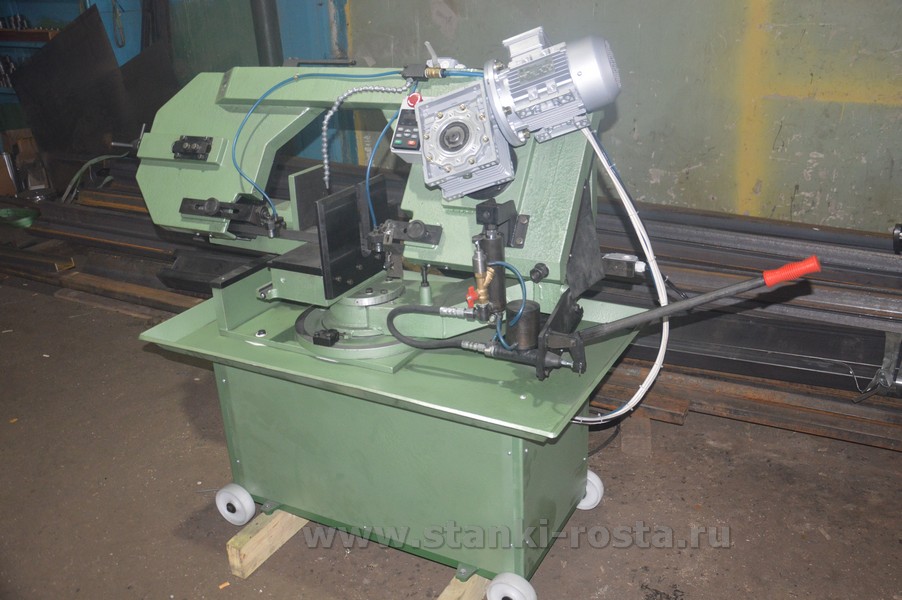

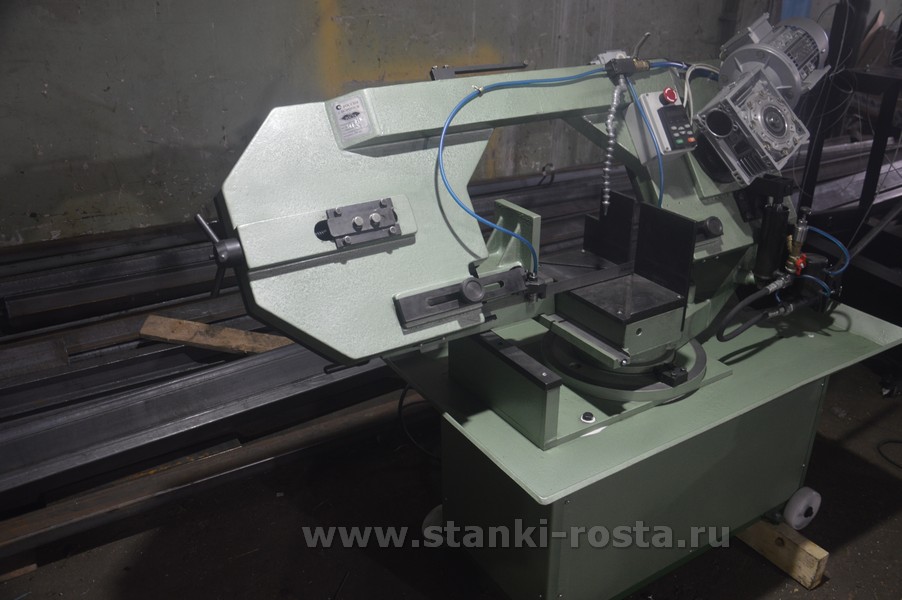

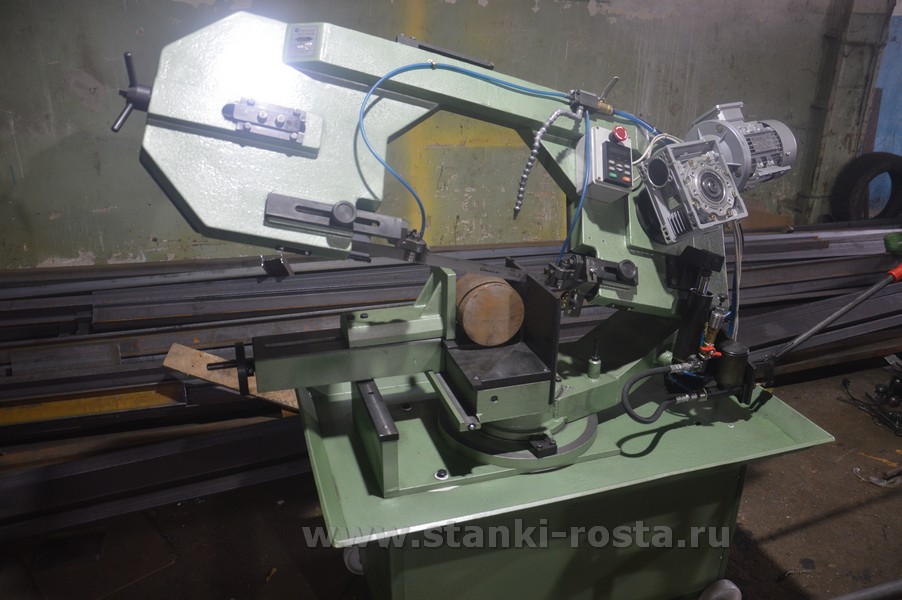

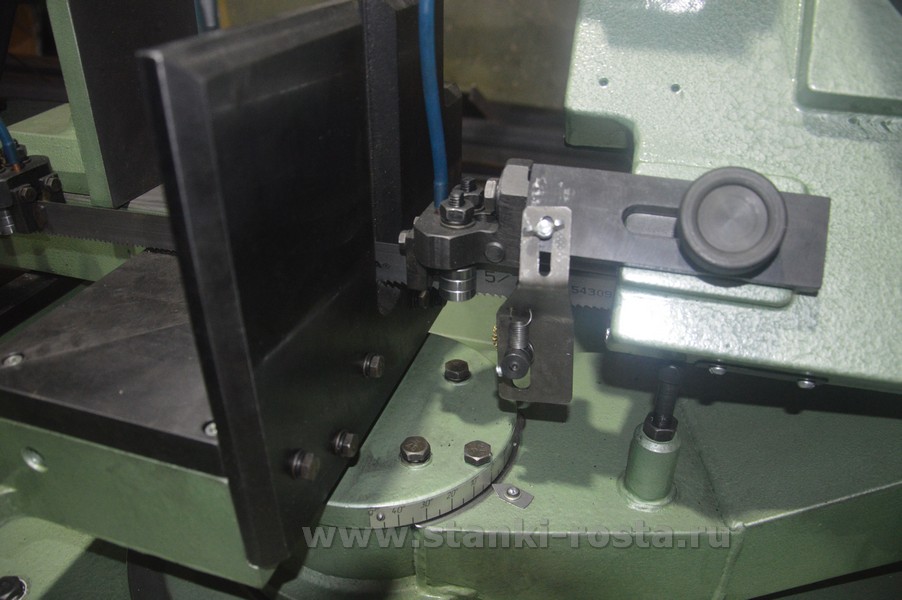

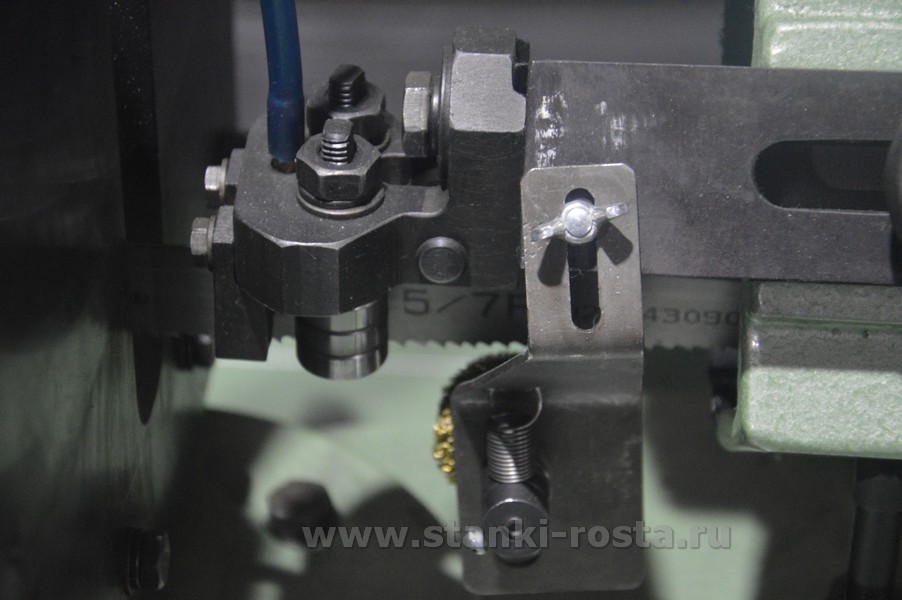

Фото галерея оборудования
