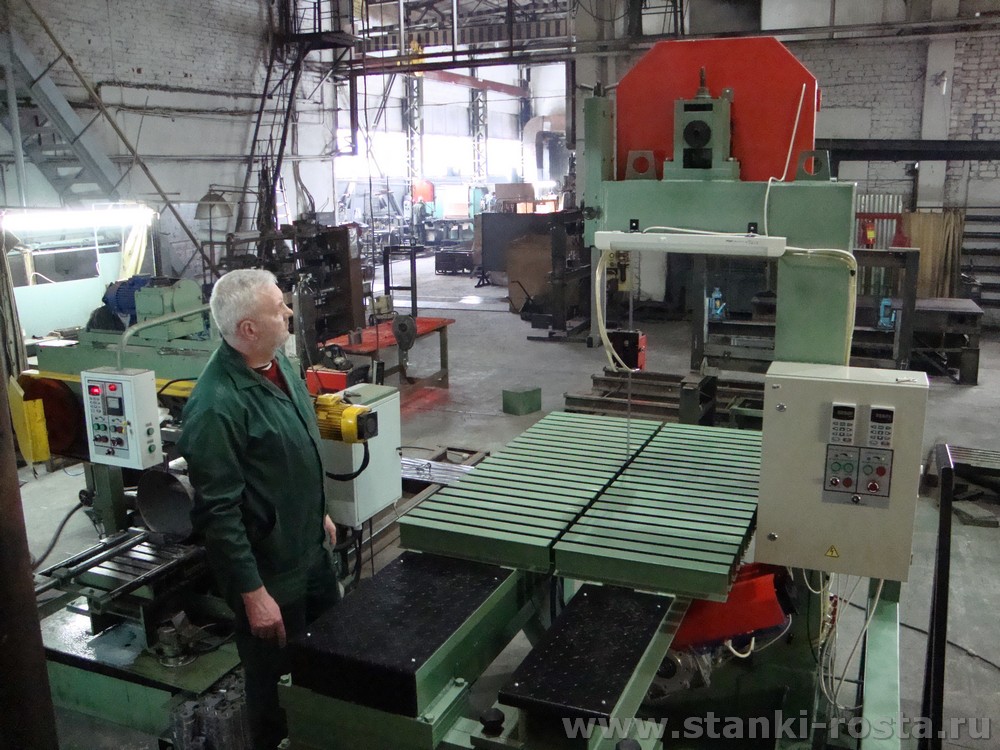

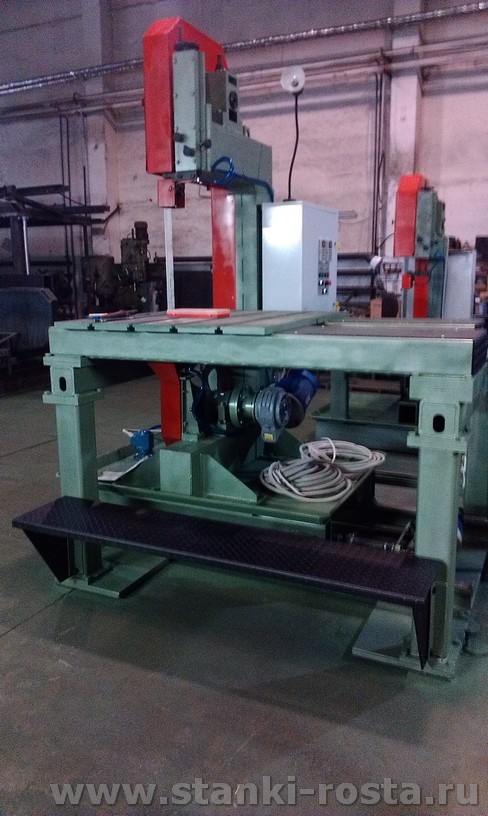

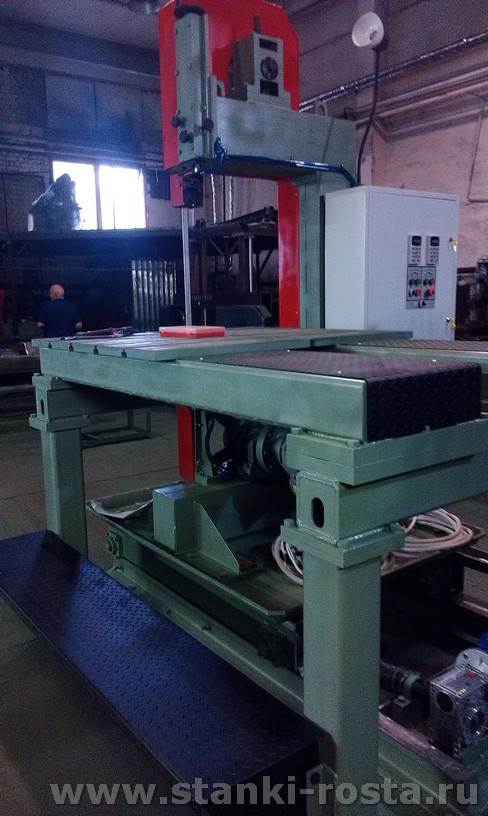

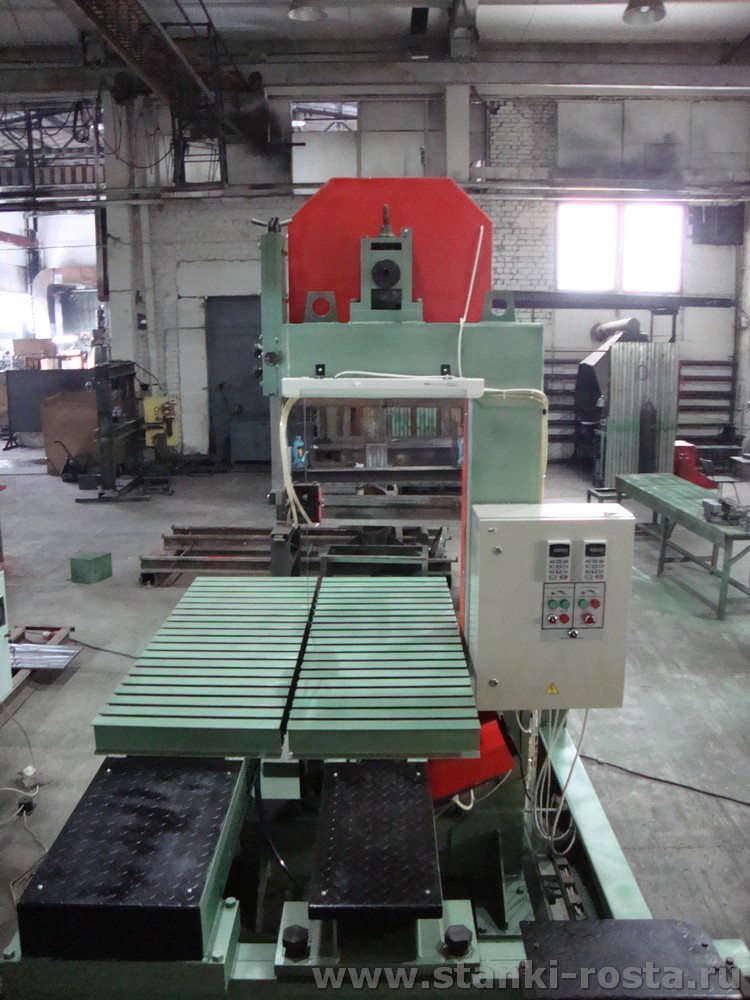

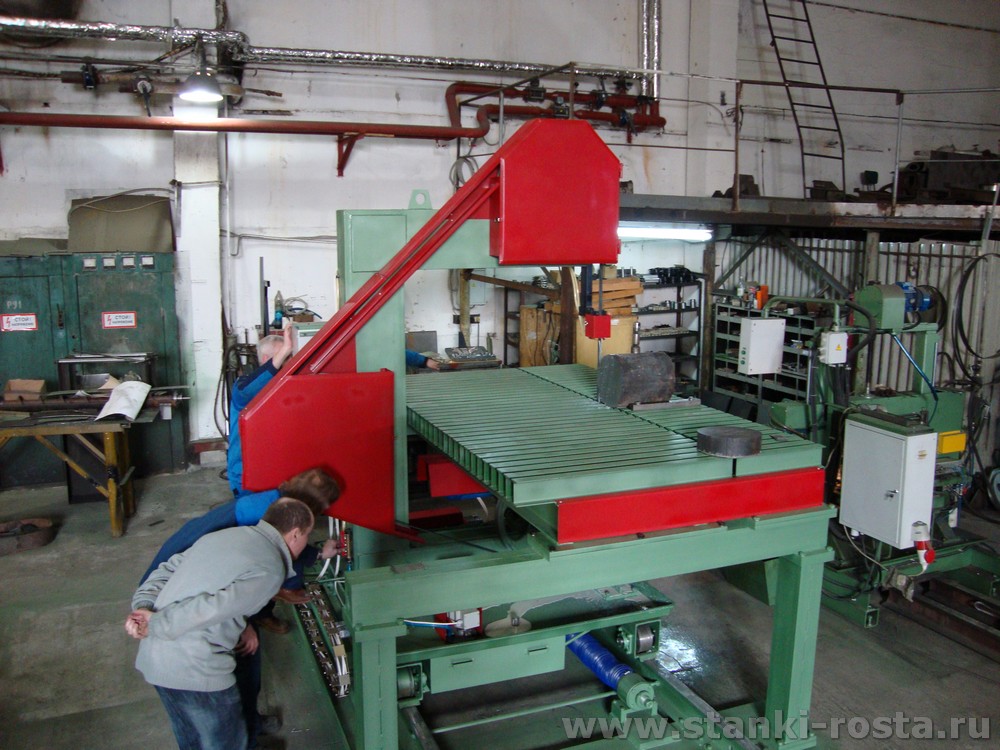

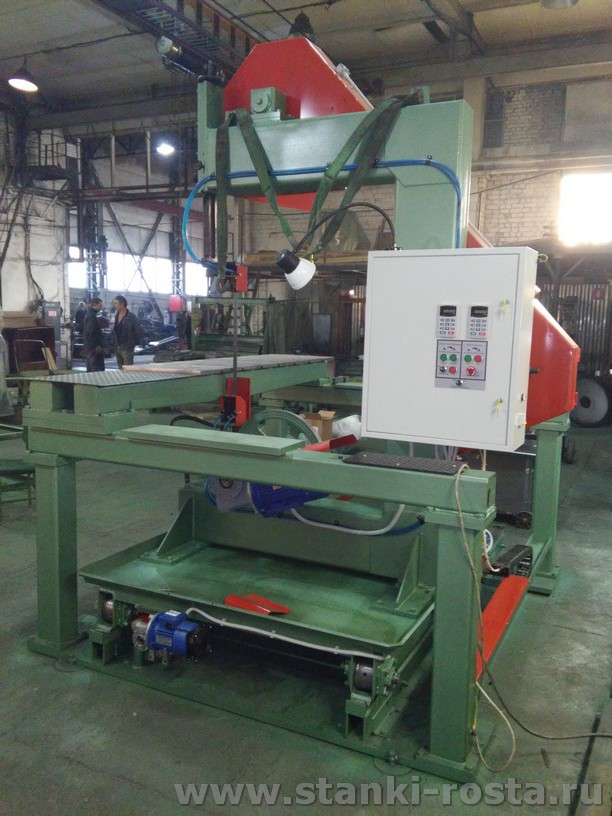

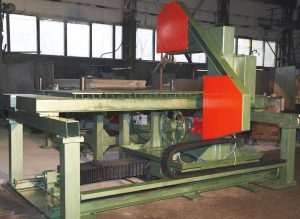

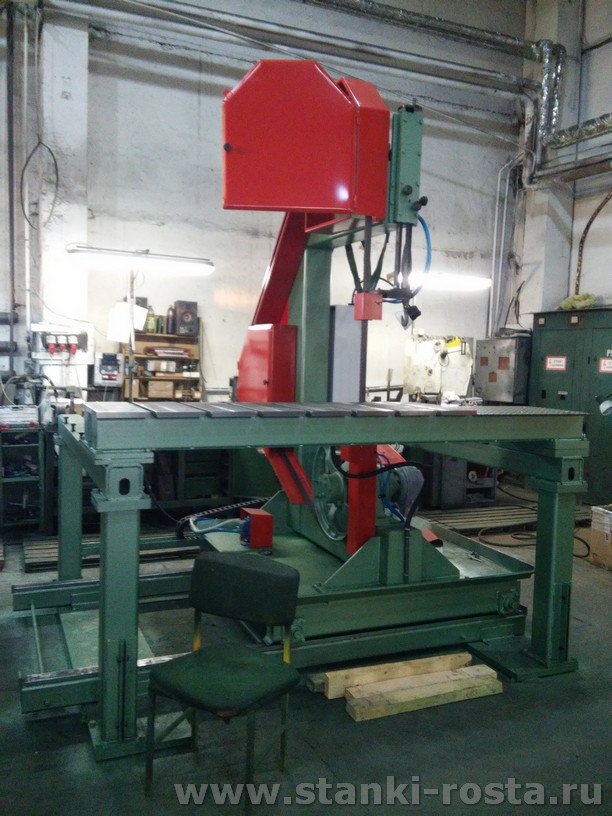

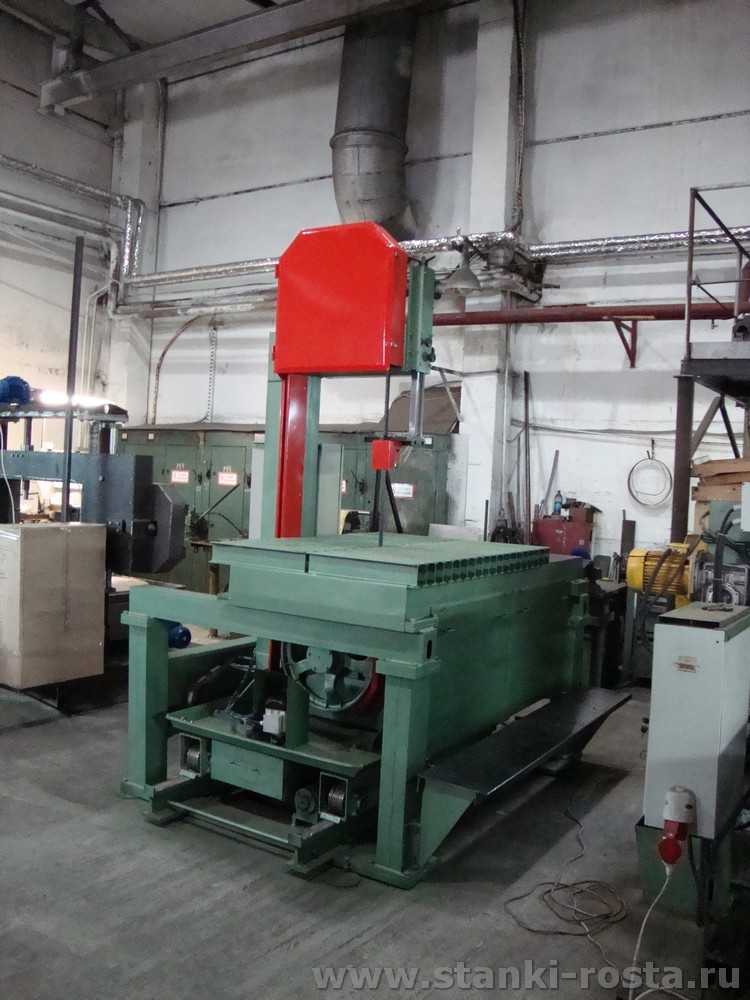

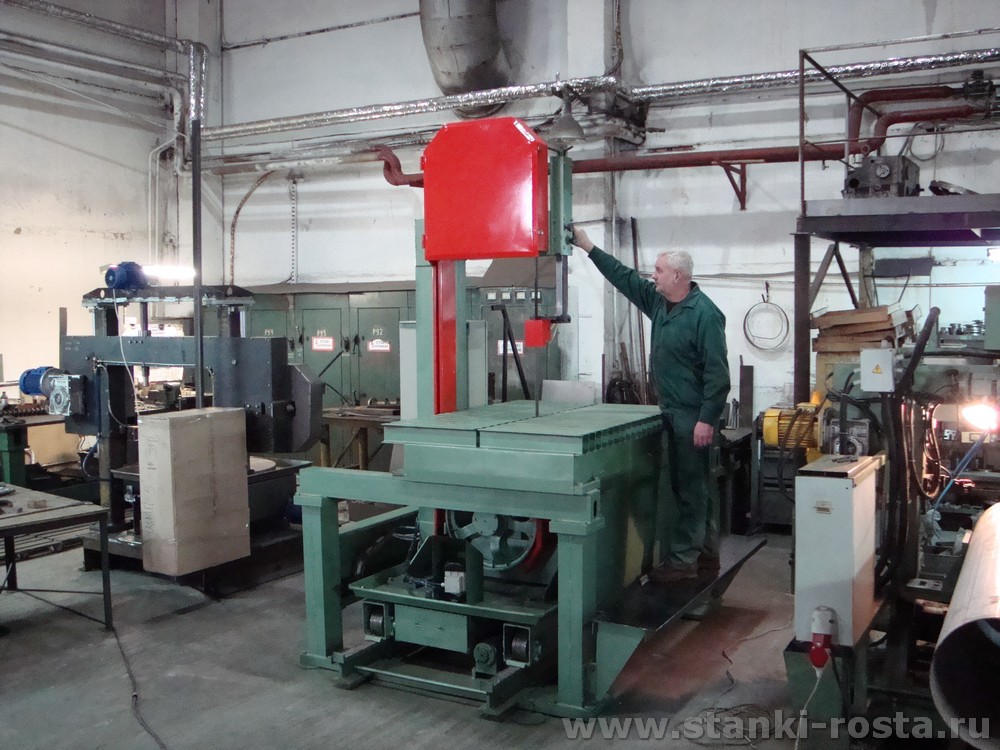

Ленточно-пильный станок по металлу СРЗ-200-03
Вертикальные станки этой модификации используются для порезки металлических заготовок больших размеров.

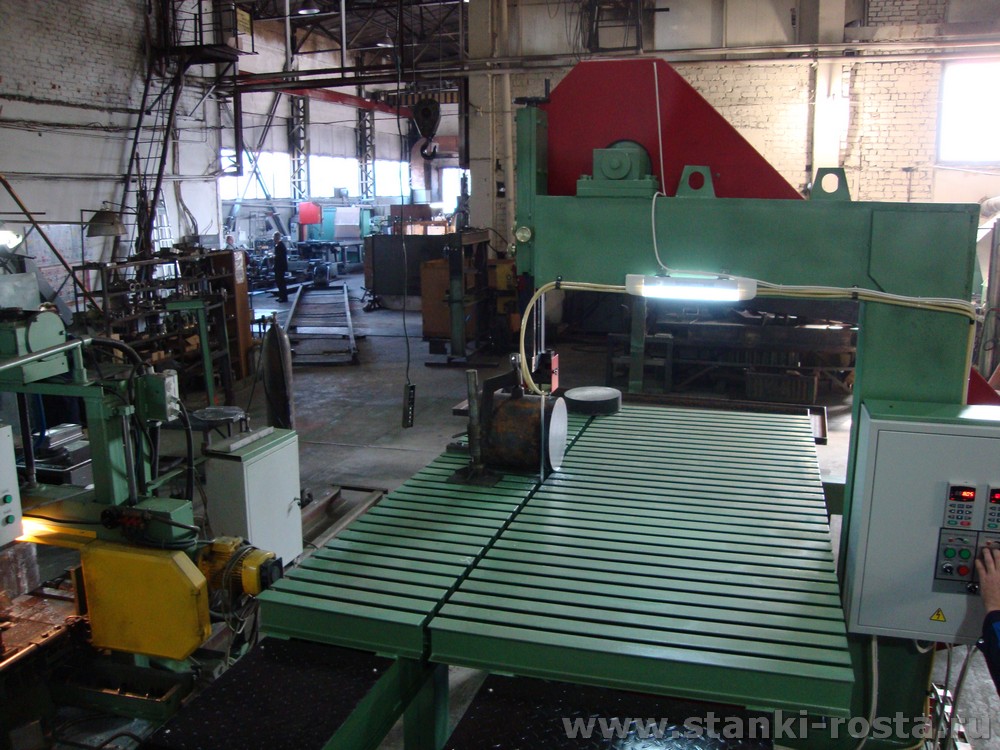

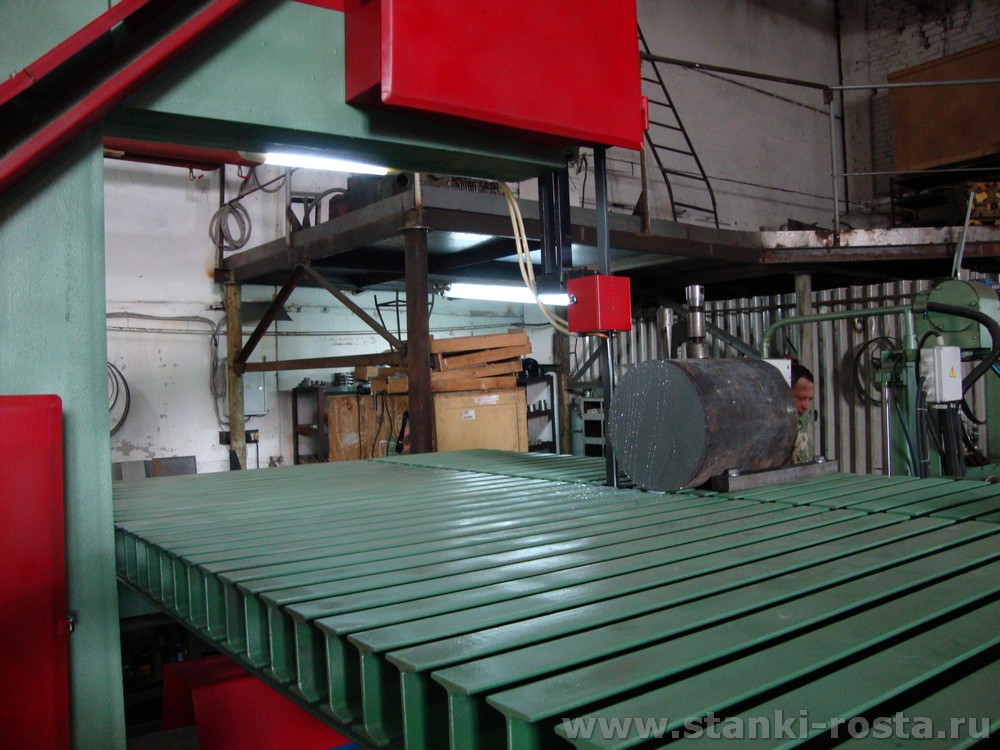

Заготовка устанавливается и крепится на столе с Т-образными пазами специальными зажимами.

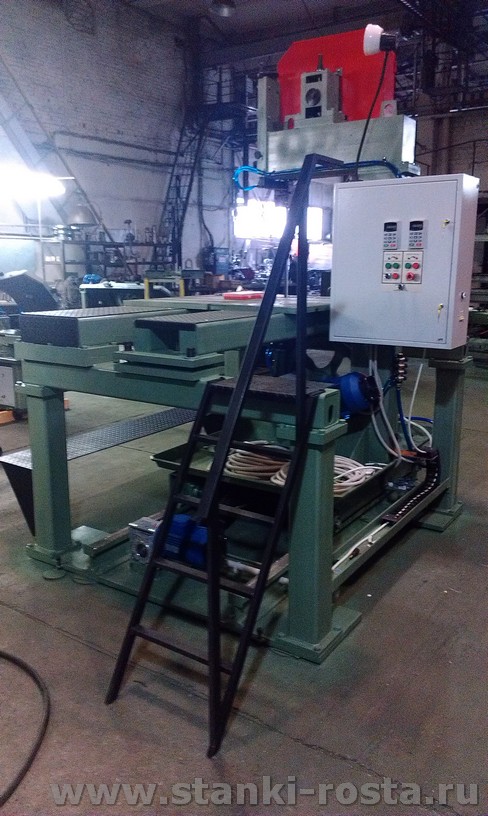

Вдоль стола автоматически перемещается пильная рама. Скорость перемещения без ступенчато регулируется оператором с пульта.
Длина реза может быть увеличена согласно Техническому заданию заказчика до 2 500 мм!

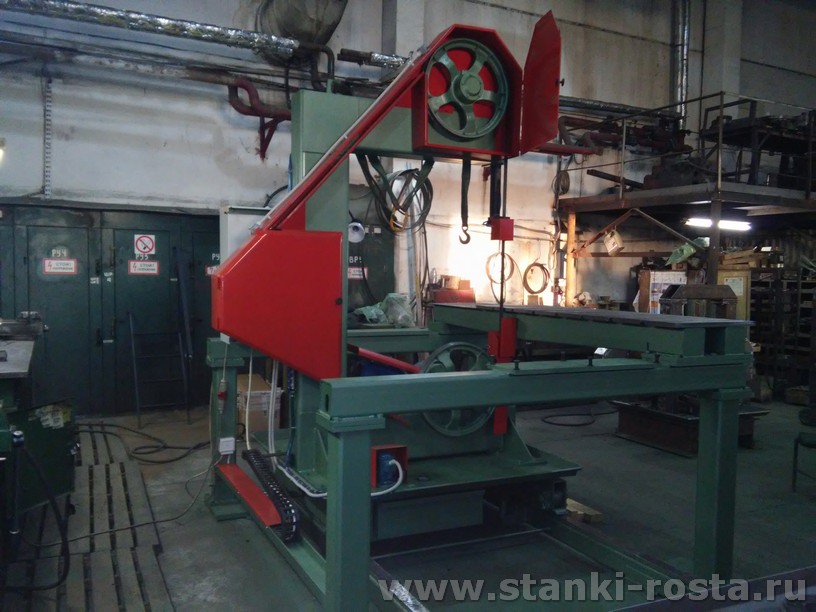

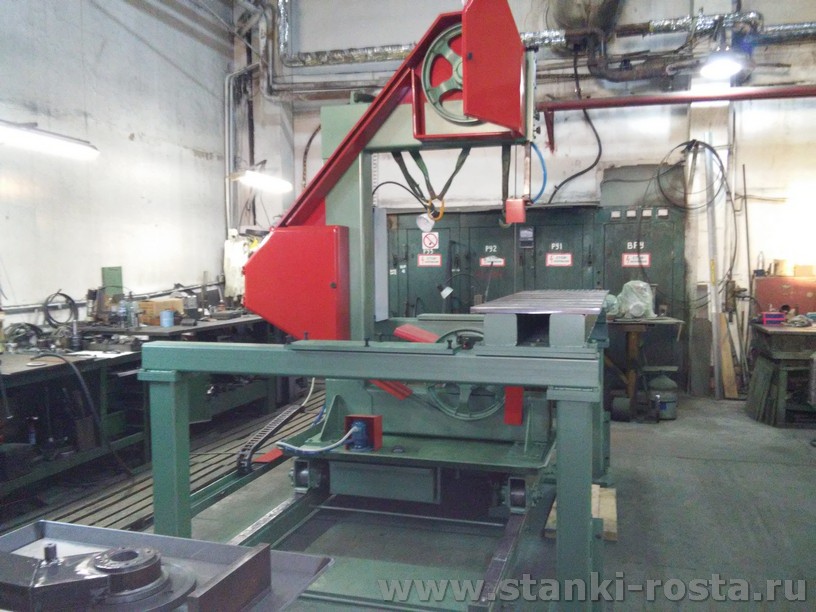

В зависимости от необходимой ширины отрезаемой части изготавливается в исполнении с двумя или же тремя пильными шкивами ленты.
Дополнительно есть возможность поставить приводные и не приводные подающие рольганги.
Характеристики.
Модель | СРЗ 200-03.500 | СРЗ 200-03.700 |
Максимальный размеры отрезаемой заготовки, мм | 500*500*570 | 700*700*570 * |
Длина реза, мм | 500 | 700 * |
Ширина отрезаемой части, мм | 570 | 570 * |
Скорость резания, см2/минуту
Ст 20 12Х18 H 10Т |
20- 50 8-14 |
20-50 8-14 |
Угол реза | по разметке | по разметке |
Точность реза, мм (прямолинейность) | 0,5 / 500 | 0,5 / 500 |
Ширина реза, мм | 2,1 | 2,1 |
Привод пилы, кВт | 3 | 5.5 |
Скорость пилы, м/мин | 10-140 * | 10-140 * |
Питание, В | 380В | 380В |
Размеры полотна, мм | 34*1,1*3400 * | 6550*41*1,29 |
Габариты оборудования, мм (Д*Ш*В) | 1600*800*1800 | 2100*1300*2400 |
Вес, кг | 1200 | 2500 |
